东风四驱 3.5 吨水罐消防车

（东风越野四驱 EQ2110GSZ6DJ 型底盘）

一 、 整车要求

东风越野四驱水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等 部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式， 罐体材质为优质碳钢板，罐体内部做防腐处理，载水 3.5 方。该车装备华宇CB10/30-TB 消防泵，PS8/30W 消防炮。

二 、 整车主要参数

外廓尺寸：6000x2100x3060mm

**总质量：9200kg

载液量：3500L

**车速：100km/h

水泵额定流量：30L/s@1.0MPa

消防炮额定流量：30L/s@0.8MPa

消防炮射程： ≥60m

接近角/离去角：26 °/ 18 °

整车型号：YZR5090GXFSG35/E6

三 、 底盘主要参数

型     号：EQ2110GSZ6DJ 东风越野四驱国六底盘

驱动型式：4×4

轴    距：3400mm

**车速：105km/h

发动机型号： Q25-152E60

额定功率：112KW

总 质 量：11400kg

四 、 驾驶室

结    构：原装平头、四开门双排驾驶室，后排座位安装 3 具空气呼吸器托架。

座位设置：前排 2 人（含驾驶员）+后排 3 人

设   备：除原车设备外，加装有 100W **报器、取力器**开关及****盒。

五 、 容罐

容量：水 3500L

材质：水罐采用优质碳钢板，罐体内部进行防腐水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳处理，钢板，水罐顶板 3mm 碳钢花纹板;

结构：钢板焊接式，内设防荡板

设备：

1 个人口盖，带有快速锁紧及开启装置

1 个溢流装置

1 个液位指示计

1 个排污口，手动阀**

技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定

六 、 消 防泵

型   号：CB10/30 型消防泵

流    量：30L/s

压    力：1.0Mpa

**吸深：7m

引水时间： ≤60s

真空泵形式：活塞式

安装形式： 后置式

七 、 管路系统

罐体管路材质为优质无缝钢管，通过法兰与各部件 连接。

罐出水管路：设有 1 个 DN100 的罐出水管路，水由罐 体进入消防泵，装有 1 只 DN100 手动蝶阀 通过 DN100 挠性接头连接水罐与消防泵。

外进水管路： 消防泵后部有一个外进水口，外接 100 吸  水管，螺纹式管牙接口（KA100 扪盖密封）；

出水管路： ※ 消防泵左右各有 1 个 DN80 的常压出水口；

※ 1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN65 炮球阀**。

注水管路： ※ 2 个 DN65 管路（外注水）位于车身左右两侧；

※ 1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水； 放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八 、 取力器

型    式：夹心式(全功率)

操    纵：电磁阀**（电动操控）

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

九 、 消 防炮

型   号：PS8/30W

流   量：30L/s

射    程： ≥60m

压    力：0.8MPa

回转角度：水平 360 ° , 俯仰-15 °~75 °

十 、 器材箱

材   质：前部器材箱骨架为优质型钢；后泵房骨架为优质铝 合金型材； 内蒙板为氧化铝合金花纹板粘结结构。

结   构：前部器材箱全钢框架焊接结构；后泵房全铝框架焊 接结构；车身左右后侧各 1 扇铝合金卷帘门，轻便 可靠、噪声小。

器材布置原则

按战斗编成和战斗展开设计器材集成；

按人体工程学原理设计各种器材托架；

按使用逻辑关系和使用频率放置器材；

站在地面或踏板上 2 个动作内取用任何器材。

十 一 、 电器系统

※ 驾驶室顶部配备 1.4 米长排豪华红红 LED **。

※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度遥控转动。 ※ 车辆尾部安装可折叠式爬梯。

※ **报器功率为 100W；**报器 、** 、爆 闪灯 电路为** 式 附加 电路 ，** 器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作 。仪表板上装有：压力表、 液位计、 电源总开关及器材箱灯开关等。

十 二 、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956《消防车性能要求及试验方法》 的规定；

3、 液罐质量符合 XF39 的规定 ;

4、 整车外观美观大方,平整度符合 XF39 的规定 ;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十 三 、 随车文件

1） 底盘使用说明书          6）消防洒水车交接清单

2） 底盘维修手册            7）消防洒水车使用说明书

3） 底盘质量保修卡          8）消防洒水车消防器材清单

4） 底盘合格证              9）消防洒水车合格证

5） 随车工具清单

十 四 、 器材 配 置

30 常压水罐消防车

器材标准配置表——螺纹式

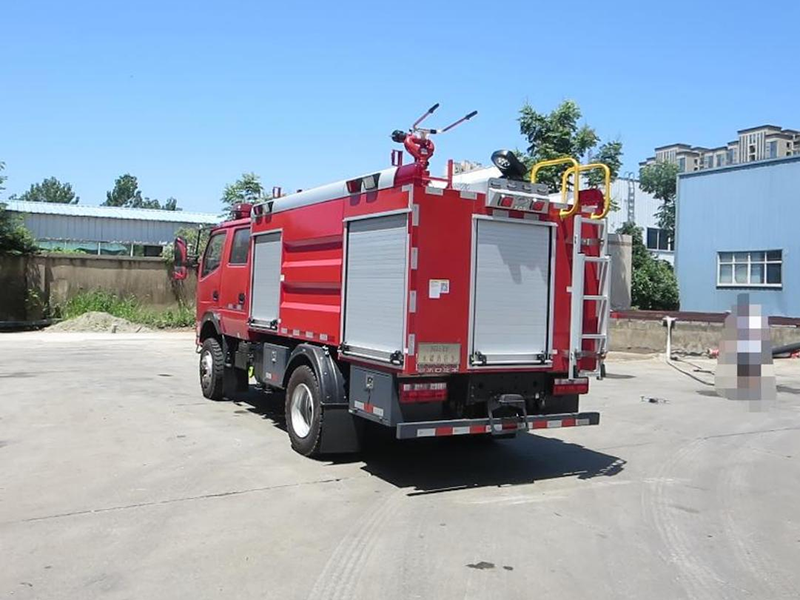

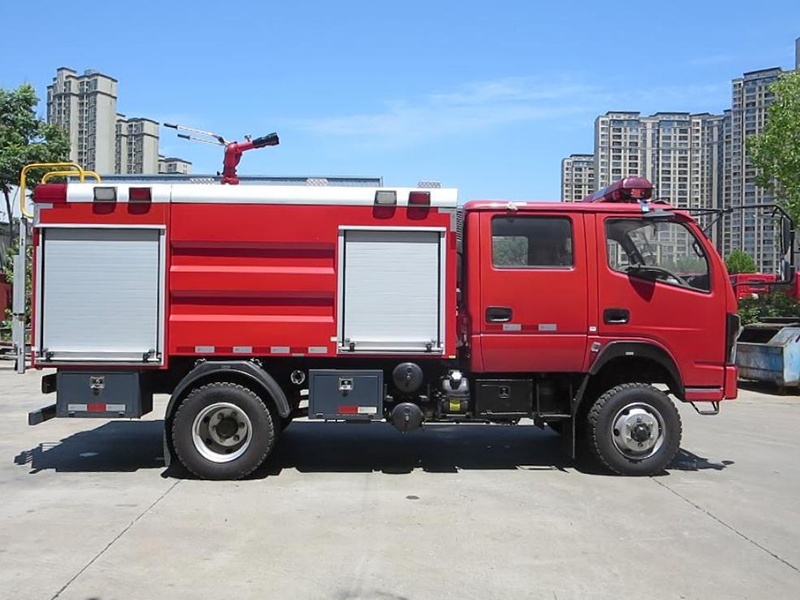

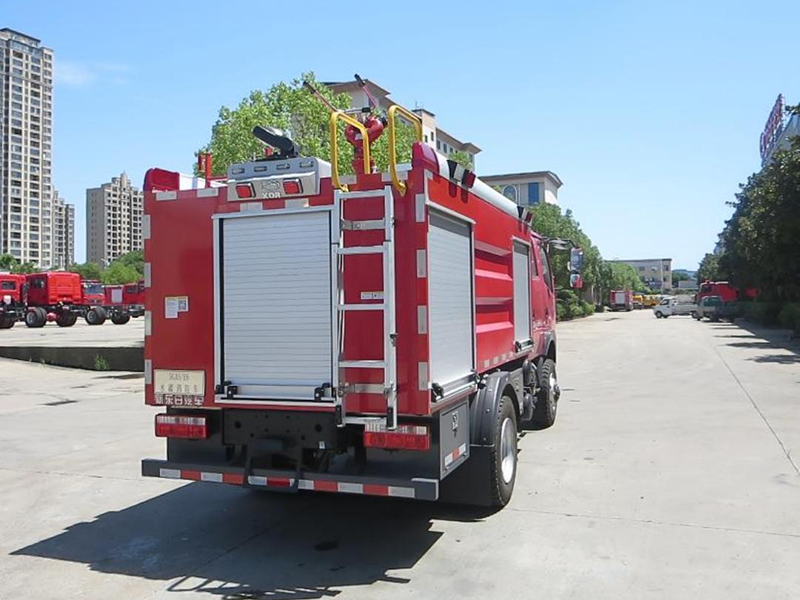

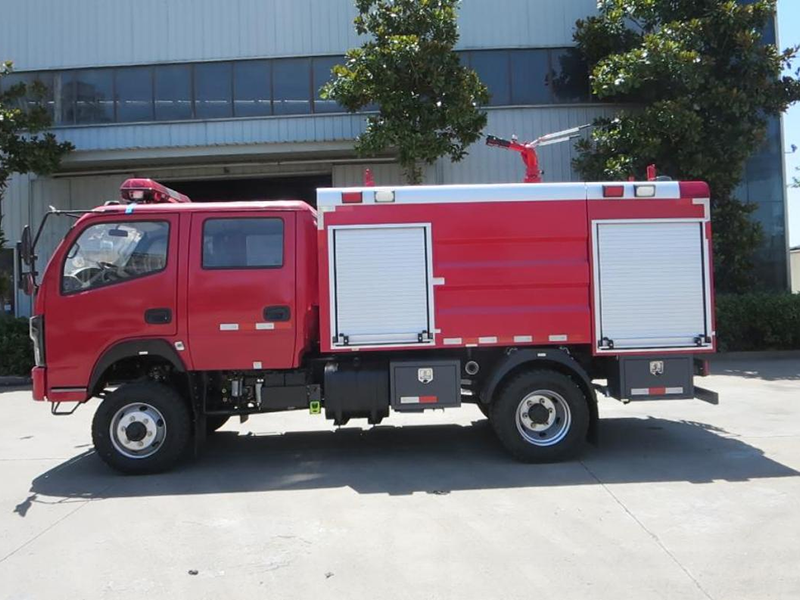

十 五 、 多 方位 图 片
