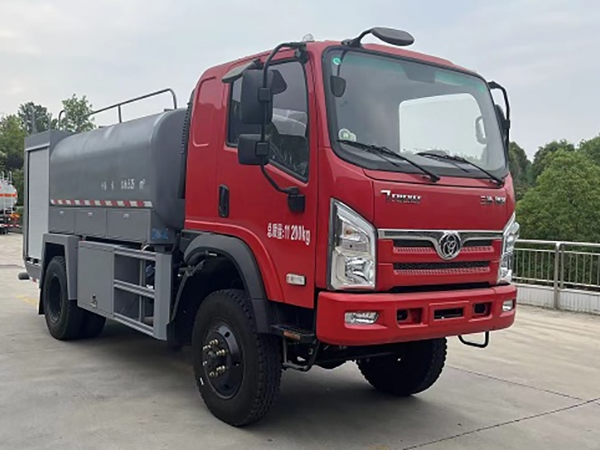

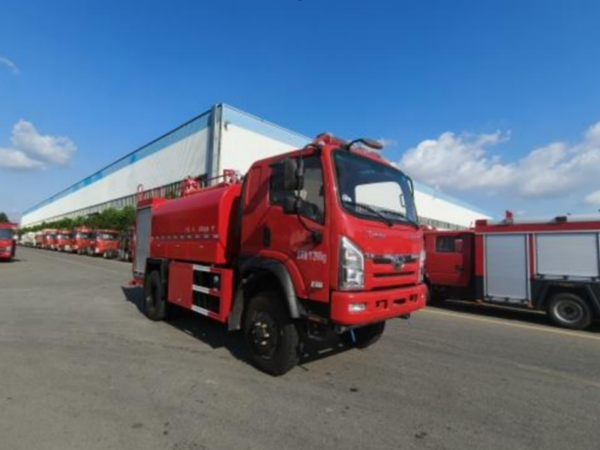

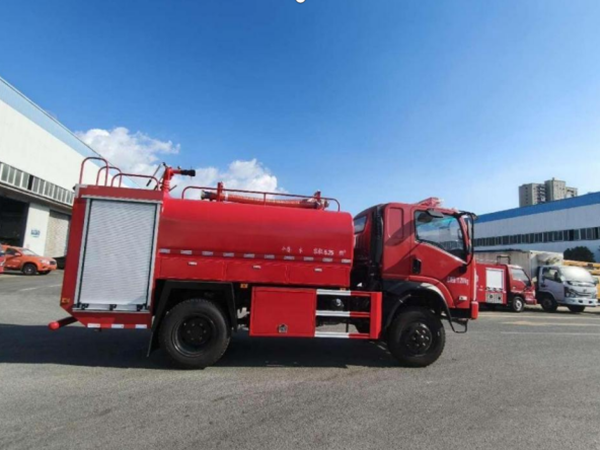

三环单排四驱洒水车

三环单排四驱洒水车

  所属型号 森林消防车四驱

  •  销售经理:钦经理
  •  购车热线:188-2757-0519
  •  办公电话:188-2757-0519
  •  网址:http://www.hbxdrcj.com
  •  地址:湖北省随州市高新技术开发区编钟大道15号
  • 超长质保

  • 专业团队

  • 全程监督

  • 合作共赢

优惠活动:来电咨询

产品亮点

FEATURES

三环四驱 5.25吨消防洒水

三环越野四驱STQ2111L03Y3E6型底盘)

/202504/1744900964_adaaeee0a1348929991e.png

  整车要求

三环越野四驱消防洒水车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等 部件组成,该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式, 罐体材质为优质碳钢板,罐体内部做防腐处理,载水5.25 方。该车装备茸升CB10/30-TB 消防泵,PS8/30W 消防炮。

  整车主要参数

外廓尺寸:6555x2170x2870mm

**总质量:11200kg

载液量:5250L

**车速:80km/h

水泵额定流量:30L/s@1.0MPa

消防炮额定流量:30L/s@0.8MPa

消防炮射程: ≥60m

接近角/离去角:28 °/ 14°

  底盘主要参数

型     号:STQ2111L03Y3E6三环越野四驱国六底盘

驱动型式:4×4

轴    距:3400mm

**车速:80km/h

发动机型号:D30TCIF2

额定功率:120KW

总 质 量:11200kg

  驾驶室

结    构:原装平头、单排驾驶室,

座位设置:前排 2 人(含驾驶员)

设   备:除原车设备外,加装有 100W **报器、取力器**开关及****盒。

  容罐

容量:水 5250L

材质:水罐采用优质碳钢板,罐体内部进行防腐水罐底板 4mm 碳钢板,水罐侧板及封板 3mm 碳处理,钢板,水罐顶板 3mm 碳钢花纹板;

结构:钢板焊接式,内设防荡板

设备:

1 个人口盖,带有快速锁紧及开启装置

1 个溢流装置

1 个液位指示计

1 个排污口,手动阀**

技术要求:符合 XF39《消防车消防要求和试验方法 》的有关规定

/202504/1744901106_b9985c58efaafd33e8be.png

   防泵

型   号:CB10/30 型消防泵

流    量:30L/s

压    力:1.0Mpa

**吸深:7m

引水时间: ≤60s

真空泵形式:活塞式

安装形式: 后置式

/202504/1744900777_02b1f1f9dbb6aa1c43a3.png

 、 管路系统

罐体管路材质为优质无缝钢管,通过法兰与各部件 连接。

罐出水管路:设有 1 个 DN100 的罐出水管路,水由罐 体进入消防泵,装有 1 只 DN100 手动蝶阀 通过 DN100 挠性接头连接水罐与消防泵。

外进水管路: 消防泵后部有一个外进水口,外接 100 吸  水管,螺纹式管牙接口(KA100 扪盖密封);

出水管路: ※ 消防泵左右各有 1 个 DN80 的常压出水口;

※ 1 个 DN80 的炮管路,采用 DN80 挠性接头,用 DN65 炮球阀**。

注水管路: ※ 2 个 DN65 管路(外注水)位于车身左右两侧;

※ 1 个 DN65 罐注水管路,可通过消防泵直接向罐内注水; 放余水管路:为保护水泵及各球阀,在管路的**处加装放余水阀。

冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

/202504/1744900798_3225805f81059166bfe6.png

  取力器

型    式:夹心式(全功率)

操    纵:电磁阀**(电动操控)

冷却方式:强制可调式水冷

润滑方式:飞溅式油润滑

/202504/1744900820_6a5a08ecb565d07a2604.png

   防炮

型   号:PS8/30W

流   量:30L/s

射    程: ≥60m

压    力:0.8MPa

回转角度:水平 360 ° , 俯仰-15 °~75 °

/202504/1744900831_9fe661baac8ebf7ee966.png

  器材箱

材   质:前部器材箱骨架为优质型钢;后泵房骨架为优质铝 合金型材; 内蒙板为氧化铝合金花纹板粘结结构。

结   构:前部器材箱全钢框架焊接结构;后泵房全铝框架焊 接结构;车身左右后侧各 1 扇铝合金卷帘门,轻便 可靠、噪声小。

/202504/1744900846_51022f25ff7ae7792d22.png

器材布置原则

按战斗编成和战斗展开设计器材集成;

按人体工程学原理设计各种器材托架;

按使用逻辑关系和使用频率放置器材;

站在地面或踏板上 2 个动作内取用任何器材。

  、 电器系统

※ 驾驶室顶部配备 1.4 米长排豪华红红 LED **。

※ 整车后顶部安装 50W LED 消防探照灯 1 个,360 度遥控转动。 ※ 车辆尾部安装可折叠式爬梯。

※ **报器功率为 100W;**报器 、** 、爆 闪灯 电路为** 式 附加 电路 ,** 器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上,利于操作 。仪表板上装有:压力表、 液位计、 电源总开关及器材箱灯开关等。

   总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;

2、 整车性能符合 GB7956《消防车性能要求及试验方法》 的规定;

3、 液罐质量符合 XF39 的规定 ;

4、 整车外观美观大方,平整度符合 XF39 的规定 ;

5、 所有粘接平整牢固,符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

   随车文件

1) 底盘使用说明书          6)消防洒水车交接清单

2) 底盘维修手册            7)消防洒水车使用说明书

3) 底盘质量保修卡          8)消防洒水车消防器材清单

4) 底盘合格证              9)消防洒水车合格证

5) 随车工具清单

   器材

30 常压消防洒水

器材标准配置表——螺纹式

类别













随车 技术 文件

1

消防洒水车使用说明书

1

2

消防车器材配置表

1

3

汽车底盘使用说明书

1

4

汽车底盘合格证

1

5

消防泵使用说明书

1

6

随车附件(工具)

1

灭 火

装 备

1

吸水管

Φ100×2 米

4

螺纹式

2

滤水器

FLF100

1

螺纹式

3

吸水管扳手

/

2

内扣式

4

开关直流水**

1

内扣式

5

水带

16-65-20

1

低压;内扣式

说 明

1、凡未列入该配置表中其他器材、部件均为用户要求选配。

2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。
