1 产品型号、规格、特点

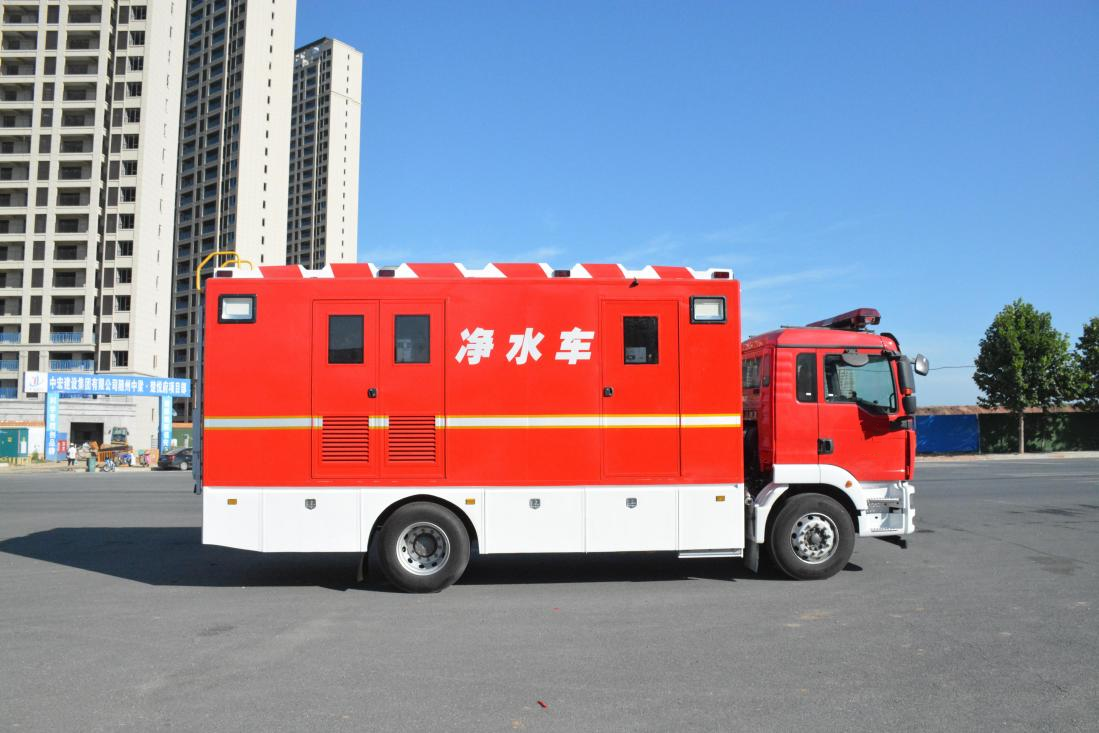

新东日牌YZR5150XJSZ6净水车，是一种具备实时检测、在线过滤处理、 在线净化供水的多功能移动水处理平台。整车采用高可靠性的汕德卡牌重  型卡车底盘为改装平台，集成有静音发电机、净水设备、燃油锅炉、移动  水质检测箱、净水箱等成套设备。采用当前行业**的膜处理技术，操作  使用方便。应用于泥石流、山体滑坡、地震、防汛、排涝等重大灾害事故  现场的用水保障和重大野外演习饮水用水保障等。也适用于消防救援、综  合保障等应用环境。

新东日牌YZR5150XJSZ6净水车主要特点：

1) 具有从多种水源制取饮用水的功能，适应性强，适用范围广。

2) 采用保温厢体结构，配有供暖系统，可在寒冷地区使用。

3) 配有发电机组，也可使用外接电源，便于单独执行任务，使用方便。

4) 自动化程度高，具备故障自诊断及安全保护功能，操作方便。

5) 具有反渗透 RO 膜净水功能，水质好，出水速度快。

6) 具有贮水和输水功能，展开撤收方便。

2 产品主要技术参数

2.1 整车主要参数

新东日牌YZR5150XJSZ6型净水车

2.2 净化水水质指标

1）净化水水质指标

水净化系统可处理处理三类以上（含三类）地表水。符合GB5749《国 家生活饮用水卫生标准》。

2）净化产水量及贮水量指标

生活用水产水量：2500L/h

饮用水产水量：1000L/h

贮水量：2000L

2.3 环境适应性

工作温度：-25～+46℃;

湿度： ≯95％（25℃) ;

砂尘：能抵抗我国戈壁沙漠地区砂尘吹袭环境条件的有害影响；

防水：能在暴雨（降雨量16mm/h）条件下作业；

日晒：能抵抗我国南方地区和西北高原沙漠地区日照条件下作业；

天候：适合在夜间作业；

海拔高度：3000m(允许随海拔高度增加而适当降低作业能力)。

3 整车系统组成及设计

3.1 整车系统组成

新东日牌净水车由汕德卡厢式运输车专用底盘、保温厢体、净化水箱、 取贮水系统、净化系统、水质检测箱、静音发电机、开水供应系统、水路  系统及电气**系统等组成。

厢体前壁右侧固定灭火器，厢体内前舱安装热水锅炉、发电机组，后 舱安装不锈钢净化水箱，净水设备，水泵，附件箱以及管路系统。

3.2 保障性设计

在实现产品功能的前提下，尽量简化设计和方便使用，达到降低对人 力、人员的技术等级、保障设备和资源等的要求。配备成套随车技术资料 和设备随机资料，资料采用**标准编制、内容详尽、通俗易懂，使操作 人员便于掌握；设备操作尽量简化，使用操作方便；凡插错能引起故障的

电缆都采用不同的电缆插头座，并有标记，以防误插；主要设备和配套件 供货渠道和售后服务有保证。

3.3 安全性设计

3.3.1 机械安全

为保证乘员安全，凡危险部位均设有防护或隔离装置，并有明显的标 志；结构件设计尽量考虑圆滑过渡；方舱采用大板结构，强度可靠，适合 各种路面状况的行驶；车内机械连接采用螺装和焊接相结合，确保所有机 械连接牢固可靠，质量较大的设备采用预埋件安装。运动件在车辆运行过 程中均有可靠的锁定。

3.3.2 电气安全性

电气系统的安全性由配电箱保障，配电箱具有过流、漏电、过压、欠 压和接地检测和短路保护功能等功能，对人身、设备安全有足够的保障， 具体指标如下：

a)漏电保护

配电箱内设有电流型漏电保护装置，当漏电电流大于等于30mA（允许 误差±5 mA），配电箱安全保护装置自动切断电源输出；

b)过流保护

具有过流保护功能，当输入电流超过允许值时，切断电源输入；

c)过压保护

当输入电压达到允许误差时，配电箱安全保护装置（空气断路器）发 出声光告**并自动切断电源输出。

d)欠压保护

当电压低于允许误差时，配电箱安全保护装置切断输出； e)短路保护

当直流供电回路出现过流、短路现象时，配电箱切断输出；在电气回 路设计中，带电金属部件、接线端子采取加装防护和套管等保护措施，供 电电源、供电线路的功率容量、绝缘等级等均采用了冗余设计技术，所有 接插件的接线端子均加装有绝缘套管，确保整车的电气安全；电源转接与

**板采用绝缘材料，防止焊点脱落时通过该板接地，对作业人员人身安 全造成伤害。

3.3.3 防火安全

车辆配置了2个2kg干粉灭火器，可扑救A类、B类火灾及E类火灾。安装 于便于取放和易发现位置；车内电源线、信号线等线材均选用阻燃电缆；

车内安装件及内饰等均选用具有阻燃性能的材料。

3.4 可维修性设计

设备的设计要考虑便于装配、现场安装和调整，功能单元和插件要便 于维修和拆卸，经常需打开的地方应使用快锁装置，打开方便，锁紧牢固 可靠。此外还应采取以下措施：

采用模块化设计，缩短维修时间；接插件有识别标志，插座项目代号 和插头电缆代号要一一对应，清楚明了，防止误接。对于误接会产生严重 后果的（如电源端），应使用不同类别的插件或有防误接措施；插件单元 的项目代号和插入位置的项目代号（或位置代号）具有**性，保证正确 辨认；要经常拆卸的地方，应尽量不使用工具就能打开，即使使用工具也 要易接触到；按“结构设计统一化要求 ”的规定，制作出完整的、清楚明 了的识别标记。这些识别标记与提供用户的使用说明相对应。

4 整车主要部件配置

4.1 底盘

采用**重汽汕德卡ZZ5186XXYN561GF1厢式运输车底盘。单排、两开 门标准驾乘室，密闭良好，外形美观、平整，具有中控锁、电动举升，翻  转助力系统，采用液压缸支撑结构，翻转支撑结构可靠。驾驶室四点悬浮， 按招标技术参数要求，加装有100W **报器及**开关等，预留有**安装 孔及线束接头等。

4.1.1 驾驶室

驾驶室设备：配备**通风冷暖空调，室内 LED 照明；

结构：单排双开门，液压缸倾翻、带安全锁止装置，电动液压泵。

座位设置：驾驶员座位配备可调的空气悬架以及安全带和头枕。副驾 驶员座位配有安全带及头枕，电动车窗。乘员座椅舒适度符合长途乘坐要 求；并配置储物箱；液压缸倾翻、带安全锁止装置，电动液压泵。

上下车踏板：高强度防滑踏板。

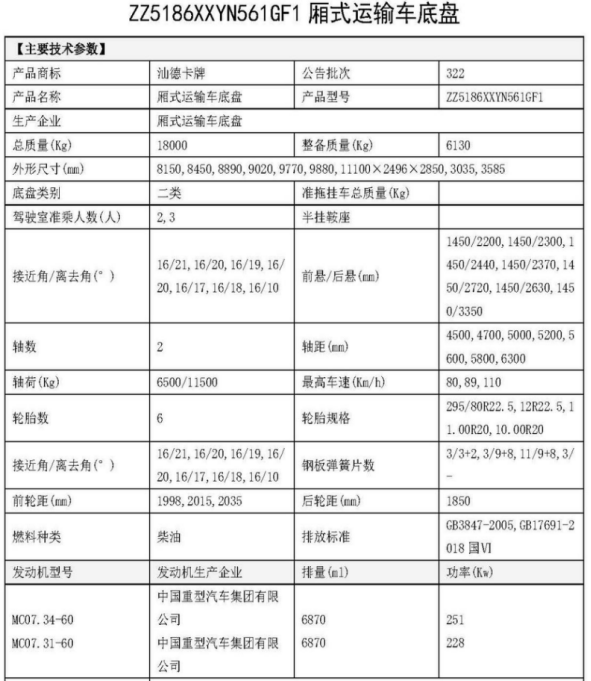

4.1.2 底盘技术参数

4.1.3 底盘配置设备

1）顶部安装有长排红色**。

2）安装冷暖空调

3）具有数字收音机及CD或MP3播放功能；

4）安装倒车影像（液晶倒车监视屏）和倒车雷达

5）安装带打印机外接显示屏的（北斗+GPS）行车记录仪、带前后高清 摄像头（影像可自动更新，内存128G）；

6）两侧安装可电动调节的后视镜、广角镜；

7）除原车设备外，中间设置标准操作仪表板，还安装消防系统**面 板及指示灯、**、100W的**报器、**开关；

4.2 厢体

新东日牌净水车厢体是采用三明治型的真空复合保温厢体，严格按照 技术要求生产制作，用于承载、安装上装设备，副车架用于承载车厢。制 作厢体时执行的标准为GJB79-1985《厢式车通用规范》和ZBT52006—1988 《厢式货车通用技术条件》。

上装厢板外蒙皮为1.5mm厚航空铝板，内蒙皮为1.5mm厚拉丝不锈钢板， 中间填充材料为聚氨酯保温材料，通过真空负压复合粘接而成，密封、保  温效果好，适应在恶劣环境气候下工作。厢板厚度根据强度、保温性能、  位置、重量等要求选用52mm厚。地板采用具有防滑功能花纹铝板。

根据使用功能要求，厢体左右侧靠前部设有一个对开门，主要用于净 水设备维护；左右侧中部开设单开门，主要用于锅炉、发电机维护；后部 设一单开门，后壁左侧开设小门，提供市电接入以及设备**功能，后壁 右侧安装挂梯。作业时，各门可处于开启状态，以便于从不同角度、方位 观察设备运行情况。

4.3 净化水箱

贮水量：2000L

材质：食品级304不锈钢制作；

内置防浪板，上部设置人孔口，设置登梯可进入箱体内；

水箱设置溢流管，保证箱内供水排气通畅，不产生压力，使用水箱时 不产生真空；

设置液位计可显示箱内水容量；箱底设置DN40带球阀排污口；

箱体与净化处理装置通过管道连接，净化后的水直接存储于箱内；

箱体配备消毒处理，保证饮用水的卫生级别满足饮用水标准； 箱体焊接牢固经过严格的渗漏水压试验、强度可靠性试验。

4.4 水处理净化系统

水净化系统用于对原水进行过滤、净化及消毒处理，去除原水中的杂 质，杀灭致病微生物，使净化水水质符合 GB5749《**生活饮用水卫生标 准》.水净化系统由前级潜水泵、预处理、反渗透系统、紫外线消毒器等部 分组成。

所有与水接触的管件、接头均为食品级304不锈钢材质。水净化系统经 过初期过滤、UF超滤净化及消毒处理，去除水中杂质悬浮物异味，通过紫 外杀菌器去除残留的细菌微生物，使其能满足生活饮用水标准。UF超滤系 统后端分一支水源经过高压水泵增压后进到反渗透系统，通过反渗透深度 净化后经过紫外杀菌器得到的水源可满足直饮水标准。

整体净化系统流程：

提升泵：选用带自吸功能增压型不锈钢卧式水泵，流量10m³/H，扬程 30米。从原水收集袋取水提供后端过滤器及超滤压力。

盘式过滤器：盘式过滤器由过滤单元并列组合而成，其过滤单元主要 是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，

相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来;反冲洗时水自   环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。 流量10m³/H， 自带反冲功能。过滤精度50微米，可有效去除原水中悬浮颗  粒物及杂质，为后端过滤器做初级保护。

精密过滤器：采用不锈钢304材质，精度为5微米。流量5m³/H，可去除 大于5微米的杂质颗粒，保护后端超滤设备，延长超滤寿命。

UF超滤系统：整体机架、管道及阀门均采用不锈钢304材质，设备采用 中空纤维膜工艺，内配反冲功能。过滤精度为0.001微米，能有效去除胶体、 悬浮物、细菌、大多数病毒及淤泥，得到的水源可作为生活饮用水源。

紫外杀菌器：采用不锈钢304材质，内配高效紫外灯管。优点为辐照强 度稳定性高，杀菌寿命长达8000小时，高透过率石英玻璃管，透光率≥87%， 杀菌寿命达8000小时，其辐照强度在253.7um保持稳定不变，杀菌率能够达 到99.99%。无污染，环保性强，不会产生毒副作用。

高压泵：提供反渗透工作所需要的压力。选用国内**品牌南方泵， 不锈钢304多级式水泵，寿命更久。

反渗透系统：反渗透是一种借助于选择透过(半透过)性膜的功能以压 力为推动力的膜分离技术，当系统中所加的压力大于进水溶液渗透压时， 水分子不断地透过膜，经过产水流道流入**管，然后在一端流出水中的 杂质，如离子、有机物、细菌、病毒等，被截留在膜的进水侧，然后在浓 水出水端流出，从而达到分离净化目的。设备选用4支抗污染膜片，针对不 同浓度的水源均适用。

本净水系统净化产水量指标:

生活用水产水量：2500L/h

饮用水产水量：1000L/h

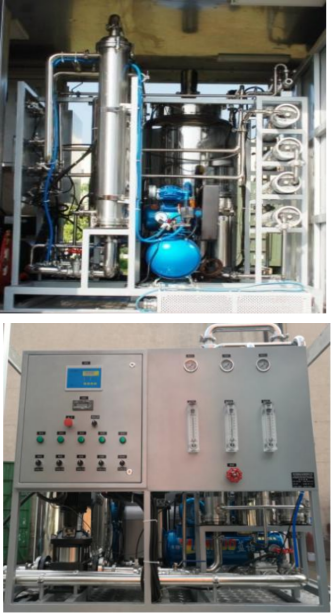

净水设备配置表如下：

水处理净化系统

4.5 水质检测箱

本项目水质检测箱选用**事医学科学院卫生学环境医学研究所研制的 88型水质检测箱，能对产品水进行常规检测。可对氨氮、余氯、磷酸盐、

亚硝酸盐、硫化物、六价铬、氟、氰、汞、铅、钡、镉等指标进行检测。

水质检测箱

水质理化检验箱由**事医学科学院研制而成，是**及地方供饮用水 卫生管理部门、野外作业的油田、勘探、建**工单位、水处理单位等进 行水资源选择、水质评价、判断水处理效果和实施饮水卫生监督的检验设 备。本箱可检测一般水质指标、常见毒物指标共25项：

一般理化指标15项：如温度、色、臭、味、浑浊度、肉眼可见物、PH 值、氨氮、亚硝酸盐氮、磷酸盐、总硬度、总铁、氯化物、硫化物、漂白 粉有效氯、余氯、游离氯、结合氯等。

常见毒物指标10项：如氟、六价铬、酚类、砷、氰、汞、镉、铅、钡、 硼等。

主要采用试纸、试剂管、检测管等简易剂型，单元式组装，进行定量、 半定量或定性检测。其灵敏度符合**饮水卫生要求，操作简易快速。试  剂稳定，可储存3-5年。箱体体积为35.5CM×27.5CM×14.5CM，重约4公斤。 配有使用说明书。

4.6 供水出水系统

设有直饮水出口，生活用水出口，饮用水出口，热水出口。

每个出口配备食品级不锈钢水龙头，水龙头出水口都设计有快插接口， 以适应 6 分、4 分的外接出水管，实现长距离饮用水输送；

整车配备300L 全自动燃油开水锅炉。

4.7 供电系统

可用发电机供电，也可直接接入市电。发电机供电由发电机组、配电 **系统等组成。

4.7.1发电机

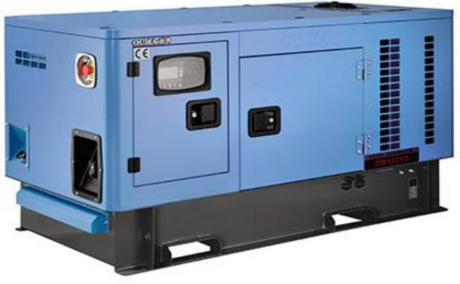

采用欧玛15kW车载超静音柴油发电机

4.7.1.1 发电机性能特点

结构紧凑、体积超小，重量轻。独特的结构设计，整机小巧轻便，体  积和重量比传统发电机降低 30%，可安放于车内任何位置，适合不同车型。

超静音、超低振动,解决噪声干扰，性能可靠；外置双重减震结构，安 全可靠。电子调速自动调节发动机转速， 自动调节供油量，油耗更低。发 动机使用电子调速**，根据负载大小动态调整转速和供油量，带载能力 更强。实现油耗比普通发电机低 30%以上，减少使用油料成本。

正弦波输出，电力更洁净。永磁发电机技术保证电压在±2.5%范围内 波动，波形按正弦波输出，接近于市电，电力更洁净。

4.7.2.2 欧玛车载超静音柴油发电机性能参数

机组型号：OM15CYD3

额定输出功率：15kW

额定电压：380V

燃油类型：柴油

外形尺寸：1670*750*870mm

额定频率：50Hz

**输出功率：18.7kW

回路方式：三相四线

噪声水平：62分贝（7米）

4.7.2 电缆卷盘

净水车配有外部电源电缆卷盘，当有外部电源时，可用随车配备的电

源电缆卷盘连接外部电源提供整车设备所需电源。电缆卷盘的电缆长度为 30m,型号为YC3*6mm2+1*4mm2.

4.8 开水供应系统

贮于不锈钢净化水箱中的水，由增压泵补给燃油常压热水锅炉，由高 水位、低水位**， 自动**高温、低温自动启停，保证开水供应。

系统包括：不锈钢净化水箱、水位显示、低水位报**等。 加热设备包括：燃油常压热水锅炉、增压泵、电磁阀等。

4.8.1 锅炉参数

外形尺寸（长×宽×高）：750mm×750mm×1380mm

额定供热能力：100000 Kcal/h    锅炉容水量300L

**耗油量10.8 Kg/h            开水供应能力： 300 L/25min

4.8.2 燃油热水锅炉**

锅炉选用开水锅炉专用微电脑**器，全中文大屏幕带背光液晶显示 屏，显示功能强大，将锅炉的运行状态、电磁阀工作状态、燃烧器工作状 态、炉水温度、水位状态、当前时间、报**信息记录等情况，清晰直观的 显示出来。**器内置数字式电子时钟，可按用户要求，在**内任意设 定4个开、关机时间段，节省电损耗，降低锅炉使用费用。

可利用**器键盘在待命状态下进行操作设置，包括当前时间、报**  温度、水温上限温度、水温下限温度、电磁阀开启温度、电磁阀关闭温度、 锅炉连续运行、锅炉定时运行等运行参数的设定。并可查看、修改各种调  节参数，实现人机对话，易学、易记，操作简单、方便。通常操作人员只  要按“启动 ”键开机，按“停止 ”键停机即可。

4.8.3 燃油热水锅炉运行

**使用燃气开水锅炉，需要按住**器的“手动启停 ”键强制给锅 炉加水，水位达到极低安全水位时，锅炉自动停止补水，微电脑锅炉** 器经过设定，锅炉开始全自动工作， 自动补水、 自动加热，达到设定温度

时，锅炉进入自动保温状态，开始连续供应开水给用户。

车载水箱泵送净水**锅炉蓄满，然后启动燃烧器开始加热，炉水达到 设定温度（开水）后，**锅炉进水的电磁阀打开，自来水从锅炉下部进 入锅炉，从而把开水从锅炉上部的出水口推入保温水箱，保温水箱连接开 水管道，满足集中型用水需求。另外，保温水箱顶部装有水温**探针， 低于设定水位自动进行补水，达到设定水位自动停止补水，始终保持水箱 内的开水满而不溢。

4.8.4 燃油热水锅炉特点

1、装配电脑式开水锅炉**器，所有的功能存储在一张智能芯片上， 实现了锅炉的智能化、数字化、自动化、人性化，锅炉智能**水温，达 到水温加热自动停止；屏幕大字体显示水温，炉水温度一目了然。

2、炉水温度从10℃到100℃可以随意设置，锅炉既可以供应热水洗澡 又能提供开水饮用，可以一炉两用。

3、炉体顶部设有通大气口，锅炉处于无压状态，毫无爆炸危险，整机 同时配备过热保护（炉内水温超高时，加热管自动停止工作并蜂鸣报**、

二次过热保护（锅炉外壳温度超过105℃时，自动切断二次回路）、防干烧 缺水保护（炉水低于极低水位时，锅炉停止工作并发出蜂鸣报**）等多项 安全保护。

4、锅炉自动补水，满水自动停止，用户又可以设定启、停炉时间，设 置完成后，不需专人值守，且又节能降耗，省事、省钱。

5、锅炉燃烧器由世界知名制造商供应，按照**器指令自动燃烧、停 止，**的程控器拥有多项安全保护，性能安全稳定，维修率低。

6、火管内插有阻燃扰流片，减缓排烟速度，加强换热，燃烧产生的热 量**地传导到水中，烟室排出烟气温度低，减少热损失，节省燃料。

7、水位传感器对水位进行实时监控，不间断地检测炉内水位是否正常。 水温和水位传感器同时**补水电磁阀，锅炉可以连续供应开水。

8、炉体经计算机**设计，优化了各受热面。国标3087锅炉管，布置 紧凑合理，锅炉占地面积小而热效率高。

9、采用铝箔离心玻璃棉多层保温和名优白色彩钢板作外包装，热损失 少、美观抗锈。

10、燃油开水锅炉开水速度快、开水量大，广泛适用于工厂、**、 **等需用开水量大的企事业单位。

4.8.5 燃油热水锅炉主要部件

燃烧器：原装进口燃烧器，全自动程序化**， 自动化程度高，燃料 系统提供燃烧所需的燃料，送风系统送入合适风速、风量的空气，点火系 统点燃空气和燃料的混合物，检测系统保证燃烧器稳定、安全的燃烧。

锅炉**器：锅炉电脑**器在数字锅炉上的应用，把锅炉运行自动  化变成现实，一次参数、状态的设定，锅炉就能按照用户的要求定时、定  温全自动安全运行，让人们轻轻松松享受到了数字科技带来的方便与快捷！

4.9 电气**系统

由主**箱、电控箱、外接电源箱、紫外线消毒**器、传感器、外 部电源输入电缆卷盘、潜水泵电源输出电缆卷盘、水泵和电磁阀等组成。

主**箱主要由可编程**器（PLC）、直流电源、操作按钮及指示灯 等组成。

电控箱主要由交流接触器、电机保护器、电源监控器、过流保护器、 漏电保护器、和按钮指示灯等构成。

外接电源箱包括外接电源插座、取水泵电源插座、对外供电插座及接 地柱。

**系统用于**水净化设备和保证供电正常。

4.10 车尾和车顶

车尾设置翻转式爬梯；车顶铺设铝合金花纹铝板，四周设置高度不低 于200mm围板。

4.11 外部附件

设置红色长排**，**报器输出功率≥100w

车辆两侧上方配置照明灯和爆闪灯，下方按照GB4785规定安装安全标 示灯和侧回复反光器。

整车电路标示清楚，使用铜芯电线，正负极采用红黑色区分。 改装线路采用防水、防尘插头，捆扎整齐便于维修。

保险丝盒集中固定于防水电控箱内部，便于检修。

4.12 整车颜色

车身颜色可根据客户要求定制。

反光膜：车身、尾部按标准粘贴反光标识。

整车标识：车身文字标识按用户要求进行喷涂。

5、主要配置清单
